Серия Medium — точность для среднего диапазона скоростей

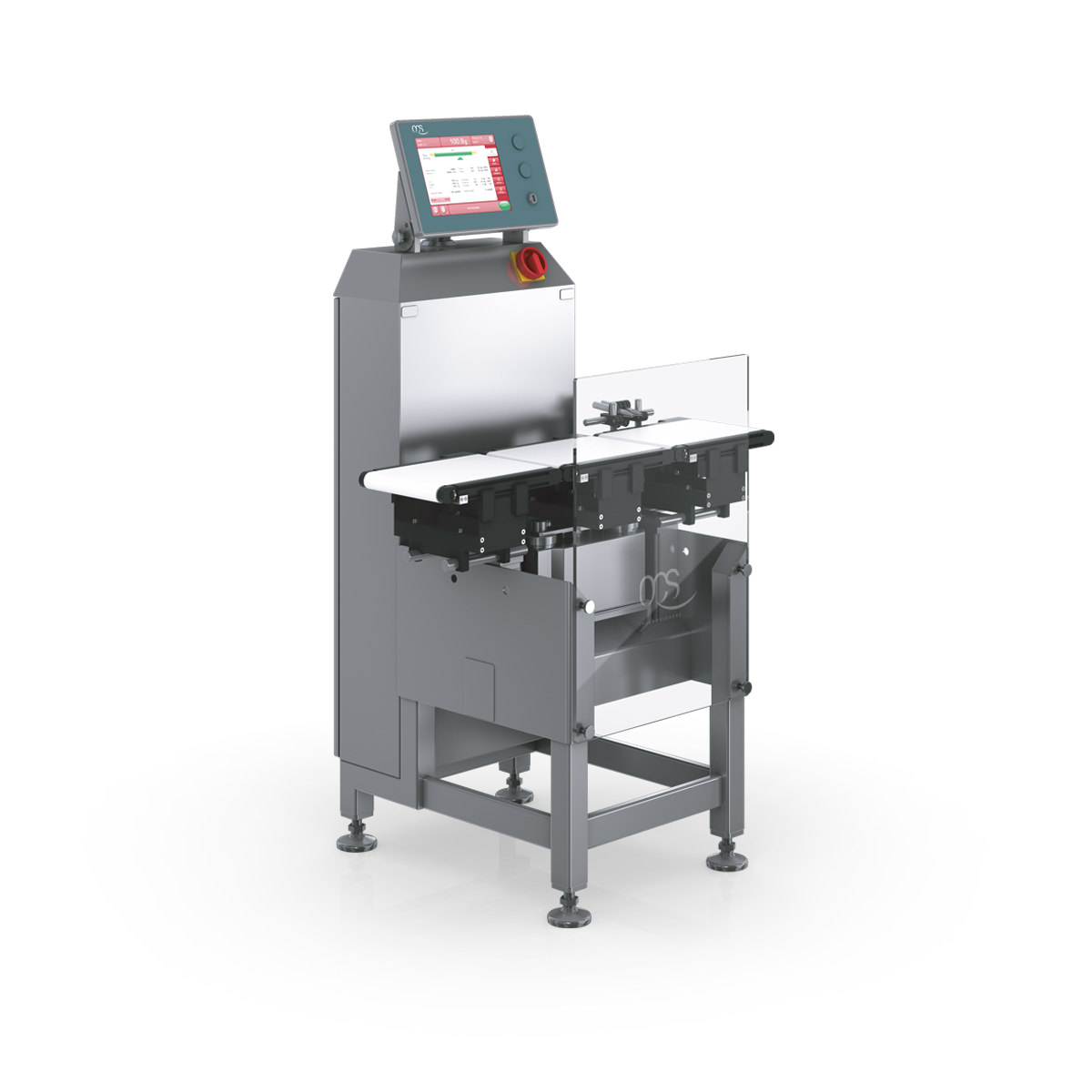

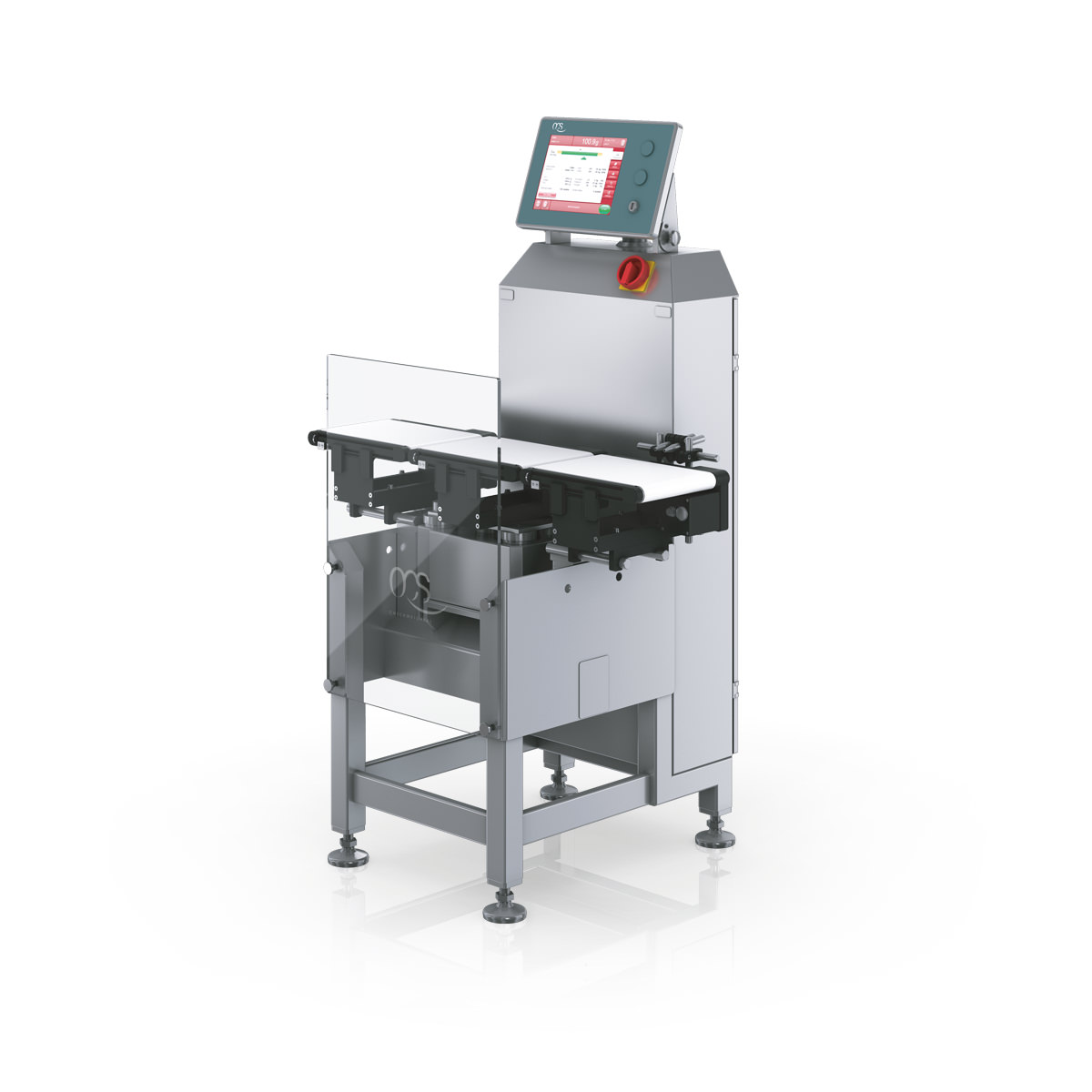

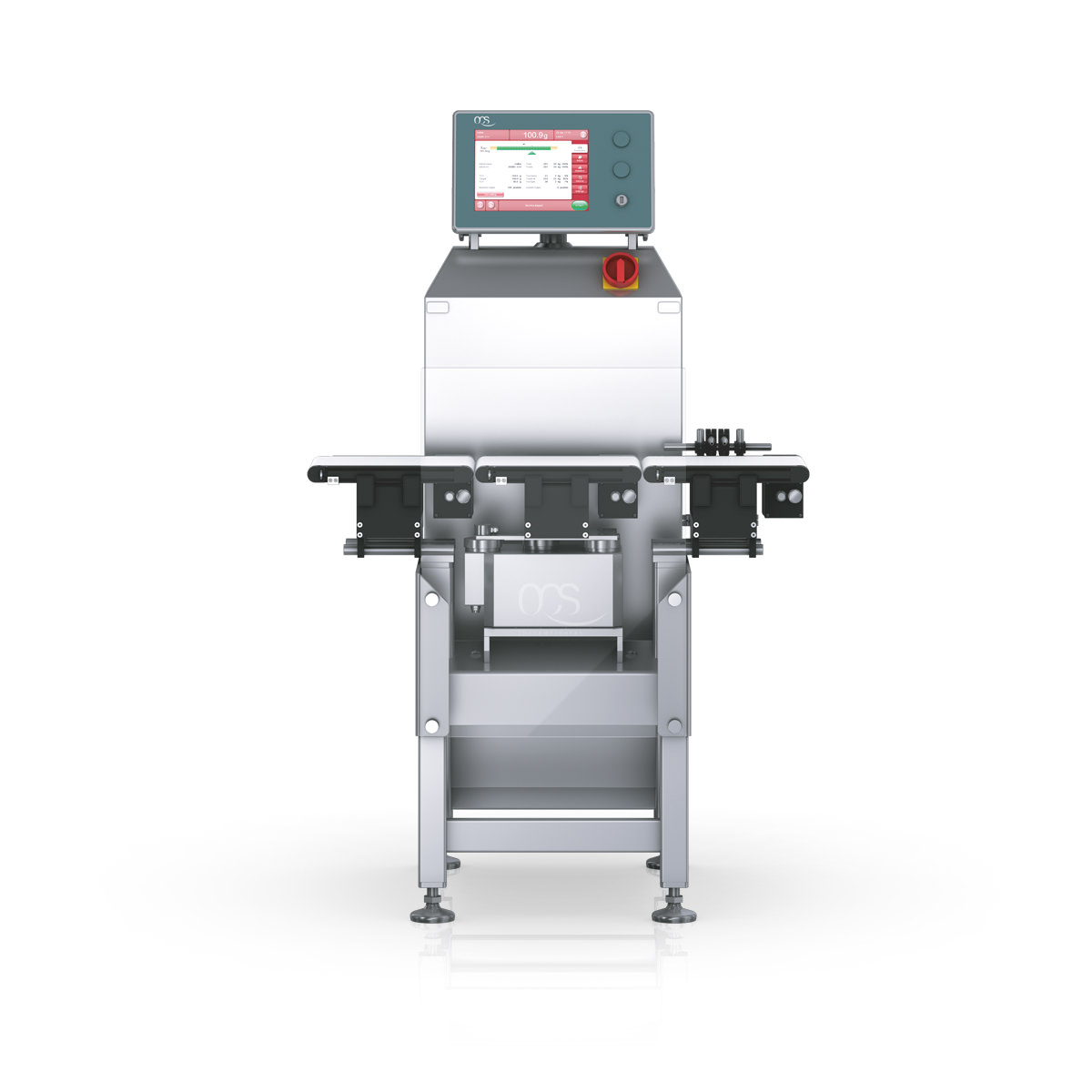

Модель HC-M является идеальным решением для контроля веса продукции в движении на конвейере и позиционируется между моделями EC-E и HC-A. Модель сочетает в себе высокую точность взвешивания при средних скоростях конвейера. Сенсорный дисплей с диагональю 10,4″ предоставляет быстрый и удобный доступ к отдельным группам функций и меню.
Базовая комплектация
- Максимальная производительность до 250 шт/мин. (в зависимости от вида продукта)
- Легкая интеграция в существующие производственные линии
- Рама и корпус из нержавеющей стали
- Управляющий шкаф с электроникой и интегрированныым терминалом
- 3 конвейера NT30 (подводящий, взвешивающий и отводящий)
- Облегченные по весу системы конвейерных лент (V2A/AISI 304, аннодированные алюминием)
- Приводные серво электродвигатели, не требующие технического обслуживания
- Различные диапазоны рабочих высот конвейера
- Простая смена ленты или транспортера без инструмента
- Весовая ячейка на основе электромагнитной компенсации силы
- Автоматическое определение времени измерения
- Законодательно возможно использовать как средство измерения
- Выбраковка воздушным бластером
- Память на 50 (опционально 100 и 200) различных видов продукции
- Полноценное управление с помощью меню через 10,4»цветной TFT-дисплей с сенсорным экраном
- Выбор языка меню (русский, английский, немецкий, французский, итальянский, испанский)
- Синхронизация с линией при помощи сигналов входа/выхода без напряжения
Кнопка экстренной остановки - Всесторонние статистические функции (гистограммы, графики)
- Сертифицировано (MID)
- 4 уровня доступа пользователей (с защитой паролем)
Техническое описание
|
Высота конвейеров от пола, мм |
700–850 / 800–950 / 900—1050 |
|---|---|
|
Высота всей системы, мм |
1 600–1 900 (при максимальной высоте ног) |
|
Ширина конвейера, мм |
100 / 120 / 150 / 250 / 300 / 400* (вал ⌀ 17/30/35 мм) |
|
Длины конвейеров, мм |
200 / 300 / 400 / 500 / 600 |
|
Общая длина, мм |
D + E + F + ~15 |
|
* Опции для индивидуальной комплектации. |
|
|
Температурный режим |
от +5 ˚С до +40 ˚С |
|
Вес системы |
~160 кг (в сборе) |
|
Номинальное напряжение |
100–240 В |
|
Номинальная частота |
50/60 Гц |
|
Мощность |
до 0,8 кВт |
|
Подключение сжатого воздуха |
8 бар (~10 NI/мин) |
|
Тип защиты |
IP 54 (разрешено поливать водой сверху) |
|
Материал |
Нержавеющая сталь V2A/AISI 304 |
|
Сертификация ЕС |
DE-08-MI006-PTB028 |
Индивидуальные опции
-
- Различные размеры длины и ширины конвейеров
- Отдельно стоящая конвейерная система
- Различные типы запатентованных конвейеров (NT17, NT46, VA30WA, SL60/SL80)
- Комбинированная рама для установки металлодетектора
- Отдельный конвейер с металлодетектором
- Специальные нестандартные высоты конвейеров
- Поддерживающие опоры для конвейеров большой длины
-
- Сигнальный маяк с одной лампой
- Сигнальный маяк с тремя лампами
- Промышленный звонок
- Расширение памяти параметров продуктов до 200/400 артиклей
- Контроль дополнительных транспортных электродвигателей (Max 5)
- Контроль частотного преобразователя (аналоговая установка скорости)
- Цифровой удаленный дисплей
- Сухие контакты «Отключение сенсорного экрана»
- Дополнительные беспотенциальные входы и выходы
- Данные резервного копирования / восстановления
-
- Сортировка продукции по различным критериям
- Различные сортировочные/выбраковочные устройства (воздушное сопло, пневматический толкатель, поворотная лапа, стрелка и т.д.)
- Выбраковочная кабина с замком (пластиковая)
- Выбраковочный лоток из нержавеющей стали (V2A/AISI 304)
-
- Регулируемые боковые направляющие
- Конвейеры с ножевыми соединениями по краям
- Переходные пластины между конвейерами
- Ускоряющий конвейер (верхняя и нижняя ленты), легкая и точная регулировка по высоте и ширине.
- Конвейер с боковыми лентами, легкая и точная регулировка по высоте и ширине
-
- Выявление последовательных ошибок
- Контроль потока продукта
- Мониторинг давления воздуха
- Различные схемы аварийной остановки
- Сухие контакты «быстрая остановка»
- Датчик заполнения уровня выбраковочной кабины
- Сухой контакт «Внешняя ошибка»
- Дополнительная инспекция продукта, например, обнаружение открытых упаковок, мониторинг не ровно движущейся упаковки.
- Мониторинг датчиков
- Контроль движения среднего веса продукции (с управлением дозирующими головками дозатора)
- Дистанционное управление для удаленного обслуживания
-
- Документирование квалификации соответствия IQ/OQ
- Расширенный журнал событий
-
- Защитный кожух на взвешивающем конвейере
- Разработка для возможности поверки систем
- Первоначальная MID проверка
-
- USB флеш-карта
- Передача индивидуальных весовых значений
- Программа ComScale NT
- Принтер, встроенный в терминал весов
- Доступные интерфейсы передачи данных(Ethernet, RS 232, RS 422, RS 485, TTY)
- XML интерфейс
- OPC интерфейс
- Подключение к программе FreeWeigh.Net
